안녕하세요. 코난 김대우 입니다.

Azure 상태 모니터링 + Azure 사용량 측정이 필요할 경우가 있습니다. 과연 어떻게?



솔루션운영 또는 기업의 인프라를 관리해야 하는 SM의 입장에서 본다면, Azure역시 하나의 인프라 서비스 플랫폼이기 때문에 모니터링과 계측, 사용량 조회는 당연한 업무의 일부 입니다. 당연히, Azure에서 이런 모니터링이나 사용량 조회를 위한 도구들을 제공하고 있습니다.



1. Azure Dashboard

기본적인 Azure의 상태와 사용량 모니터링에 사용하는 웹 기반의 인터페이스 입니다. 가장 기본적이고, 일반적인 정보를 제공 받을 수 있습니다. 하지만, 우리가 필요한건 더 상세하고 자세한 IT 전문가틱한 뭔가겠지요. ^_^



2. System Center - SCOM을 이용해 Azure의 Application 모니터링

마이크로소프트의 Public Cloud와 Private Cloud 양쪽 모두에 대한  Hybrid Cloud 관리 기술로 System Center 입니다. - 이미 충분히 SQLER 커뮤니티 세미나 등을 통해 관련된 세션들도 진행 했지요.  http://www.sqler.com/pWindowServer 참조.

당연하겠습니다만, System Center는 현재 수준에서 Hybrid Cloud 관리 제품으로 충분히 시장 경쟁력을 갖추고 있다고 보여집니다. 얼마 지나지 않아 Public Cloud와 Private Cloud가 자연스럽게 상호 VM 교환, Sync되는 시기가 되면 System Center의 경쟁력은 훨씬 높아질 겁니다.

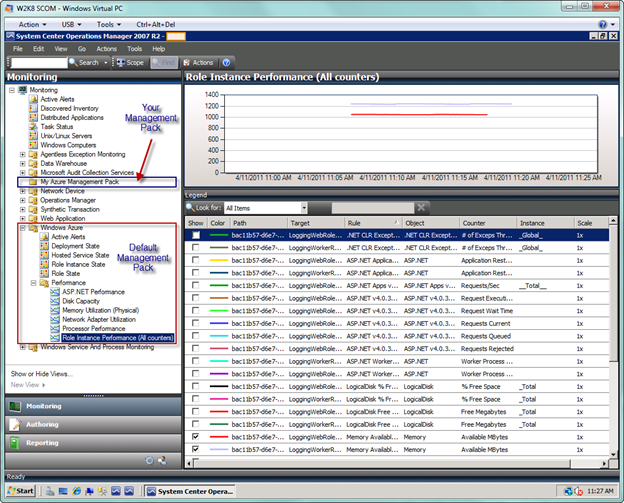

본론으로 들어가, Azure 모니터링을 위해 SCOM2007 R2를 이용하는 방법입니다.




http://blogs.msdn.com/b/walterm/archive/2011/04/28/configuring-performance-views-and-dashboards-for-monitoring-azure-applications.aspx

위의 링크에서 상세한 내용을 보실 수 있으며, On-premise에서 회사내의 서버를 모니터링 하는 것처럼 Azure를 모니터링 가능합니다.

System Center를 활용하는 모니터링을 패키지도 있습니다. 위의 이미지와 링크를 통해 보시는 것처럼 충분히 원하시는 만큼의 모니터링 수준을 제공 받을 수 있으실거에요. ^_^



System Center Monitoring Pack for Windows Azure Applications 도 있습니다.

http://www.microsoft.com/download/en/details.aspx?id=11324



System Center를 활용해 Azure를 모니터링 하는 방법은 System Center의 발전과 함께 이루어 질 듯 합니다.  이것도 체크리스트군요. ^_^

SQLER의 System Center 강좌도 많이 이용해 주세요~



3. Azure 계측(Metering)을 위한 도구

솔루션 개발사에서 하나의 Azure VM에 여러 Web role을 서비스하면서 Azure 자원에 대한 계측이 필요할 경우가 있습니다. 즉, 스토리지와 같은 자원에 대한 사용량을 측정해 과금을 다르게 측정할 경우 등이 존재하기 때문입니다. 이 경우 사용 가능한 도구가 몇개 있는데요.

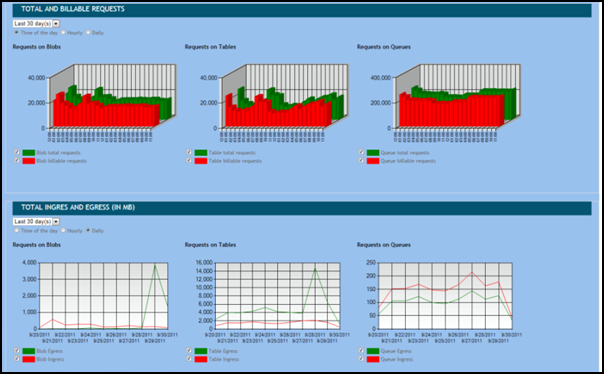

1) CodePlex 오픈소스 프로젝트 - Cloud Ninja Project
http://cloudninja.codeplex.com/


The Cloud Ninja Project is a Windows Azure multi-tenant sample application demonstrating metering and automated scaling concepts, as well as some common multi-tenant features such as automated provisioning and federated identity.

- Metering
- Automated Scaling
- Federated Identity
- Provisioning
- Metering Charts
- Changes to metering views
- Dynamic Federation Metadata Document

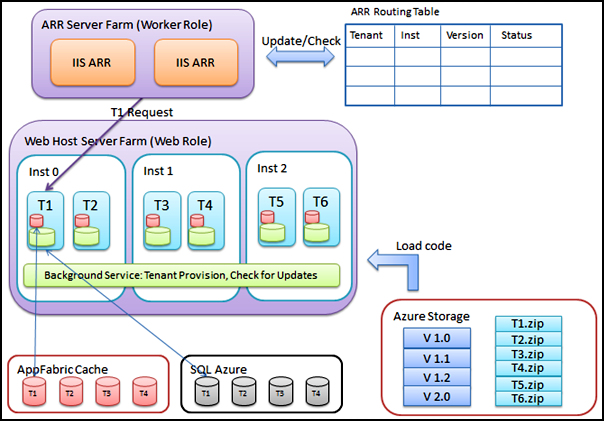

2) CodePlex 오픈소스 프로젝트 - The Cloud Samurai Project

http://cloudsamurai.codeplex.com/


The Cloud Samurai Project, aka. (Project Bowlus), is a complete code sample demonstrating a hosted multi-tenant approach on Windows Azure utilizing the IIS Application Request Routing (ARR) extension.

(프로젝트 이름들 참 거시기 하다.)



그 외에도, 오픈소스 기반 웹 이벤트 및 오류 로그 엔진인 log4net을 활용한 프로젝트도 있으며

http://neilmosafi.blogspot.com/2009/01/azure-event-log-and-log4net.html



스토리지 모니터링을 위한 Azure Storage Explorer도 있습니다. http://azurestorageexplorer.codeplex.com/  특히, Azure Storage Explorer는 Azure 원격 스토리지를 탐색기와 유사한 형태로 보고 제어 가능하기 때문에 유용하실 겁니다. FTP 클라이언트 도구 처럼 파일 업로드 등도 제공합니다.

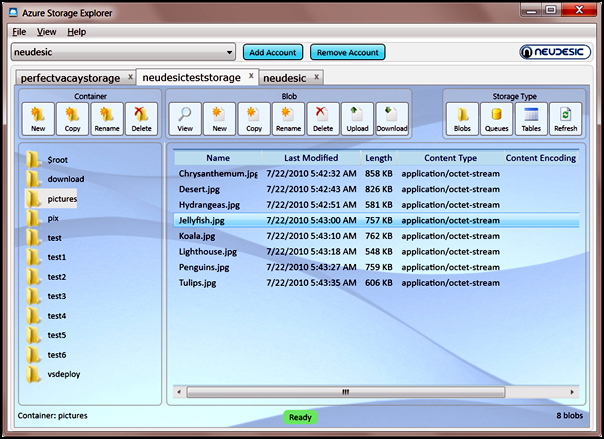

- Azure Storage Explorer화면



참고로,

Azure의 관리 화면은 모두 정보를 API로 제공하고 있습니다. 즉, 솔루션 개발사에서 여러 고객들의 VM을 관리 & 모니터링, 계측 해야할 경우, 제공되는 API를 이용하면 필요에 맞는 모니터링이나 제어 어플리케이션도 제작 가능합니다. 특수 목적의 모니터링이나 계측을 위한 프로비저닝(Provisioning) 용로도로 사용 가능하실 겁니다.



모든 Azure가 제공하는 관리 API 정보 - About the Service Management API
http://msdn.microsoft.com/en-us/library/ee460807.aspx

The Service Management API provides programmatic access to much of the functionality available through the Management Portal. Using the Service Management API, you can manage your storage accounts and hosted services, your service deployments, and your affinity groups.



PowerShell(파워쉘)을 이용한 Azure 모니터링

PowerShell을 이용하거나 직접 Azure 모니터링 어플리케이션을 개발하는 예제들은 아래 링크들을 참고 하시면 도움 되실거에요.

Exercise 2: Using PowerShell to Manage Windows Azure Applications
http://msdn.microsoft.com/en-us/wazplatformtrainingcourse_deployingapplicationsinwindowsazurevs2010_topic3.aspx#_Toc275444474

(이거 파워쉘 MVP 재훈 좋겠군!)


Exercise 3 - Monitoring Applications in Windows Azure
http://channel9.msdn.com/learn/courses/Azure/Deployment/DeployingApplicationsinWindowsAzure/Exercise-3-Monitoring-Applications-in-Windows-Azure#_Toc245832982



혹시 나만 알고있는 유용한 Azure 모니터링이나 게측 도구가 있으시다면?

댓글로 알려 주시면 감사하겠습니다. ^_^



감사합니다.
